リードピン（バラピン）

リードピン

線径>0.08
線径交差±0.01
全長交差±0.03
頭径< 線径×2.5R

テーパーピン

線径>0.2
線径公差±0.01
全長公差±0.03
頭径< 線径×2.5

マイクロピン

0.15> 線径>0.08
線径公差±0.01
全長公差±0.02
頭径< 線径×1.5

ダブルツバピン

線径>0.3
線径公差±0.01
全長公差±0.05
上ツバ径< 線径×2
下ツバ径< 線径×2.5R

S/O ピン小判型

線径>0.3
線径公差±0.01
全長公差±0.05
上ツバ径< 線径×2
下ツバ径< 線径×2.5R

S/O ピン

線径>0.3
線径公差±0.01
全長公差±0.05
上ツバ径< 線径×2
下ツバ径< 線径×2.5R

十字ピン

線径>0.3
線径公差±0.01
全長公差±0.05
下ツバ径< 線径×2.5R

シルクハットピン

線径>0.2
線径公差±0.01
全長公差±0.05
ツバ径< 線径×2.5R

圧入用ピン

線径>0.2
線径公差±0.01
全長公差±0.05
ツバ径< 線径×2.5R

ツブシピン

線径>0.2
線径公差±0.01
全長公差±0.05
ツブシ幅< 線径×1.5R

クランクピン

線径>0.2
線径公差±0.01
全長公差±0.01
クランク高さ<3.0

角ピン、コネクターピン

各種角ピン、
コネクターピン
製造可能です。

材 質 Cu・真鍮・リン青銅・Fe-Ni・KOV・SUS　他
メッキSn・Ni・Au・Zn・Cr・パラジューム　他

スーパーファインカットピン

リード端面

切断面粗度：2μ以下
切断面平坦度：90％以上

リード側面

端面のR：0.03 以下
直角度：1°以下

特色
  • 1. ラッピングリードに比べて安価
  • 2. 丸材以外も製作可能
  • 3. 適応材料：KOV・Fe-Ni・SUS・銅・真鍮他
  • 4. 材料径：φ0.1 以上
  • 5. 製品長：2.0mm 以上

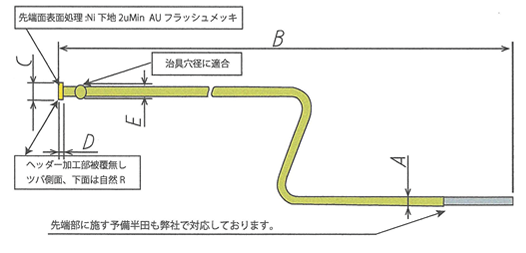

プローブ用被覆リード

ポリウレタン銅線を主とした被覆線の先端部にヘッダー加工し金メッキを施したピンです。
基板のチェッカー治具等でプローブピンの受け側として使われています。

  • ヘッダー加工部

  • ヘッダー部分メッキ

  • 組立イメージ

  • 組立全体イメージ

（被覆込最大） B　全長 C　ツバ径 C　ツバ厚
0.06（0.079） MAX 0.11 0.03
～ 80～1,000 ～ ～
0.40（0.439） MAX 0.58 0.05～0.2

マニシング加工
（下記の製品は、単材をマニシングセンターのみで加工した例です）

  • 1.0mm 立方角に
    2.5D のドーナツ

  • 十字も一体加工

  • 単材から独立した3 個のリング

  • 1.0mm 立方角のサイコロ

  • 0.3mm 立方角と
    1.5mm 立方角

  • 幅0.5mm 深さ4.0mm の
    深彫迷路

  • 異種材組合せブロック

  • 1/4-36UNS タップ

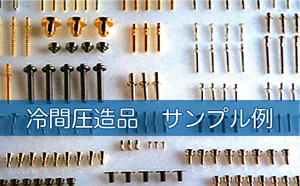

ヘッダー加工

加工方法
ヘッダー加工・転造加工・切削他複合加工
材　　料
SUS・真鍮・コバール・Fe-Ni・銅　他
用　　途
ネジ・ボルト・シャフト・車載部分・家電・通信機器　他

エッチング加工

  • 各種電子部品

  • リードフレーム

  • 成形品との組立例

材　質
SUS　Fe 系　Cu 系　AI　Mo　Ag ロー等の各種金属
主要加工
レジスト形成･･･ドライフィルム、ディップ方式
露光方式･･･両面露光（フィルム、ガラスマスク）

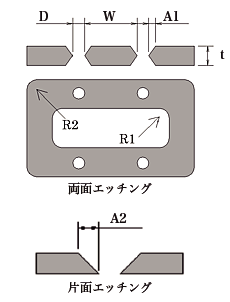

加工寸法基準

加工寸法
D（穴径）及びW（ピッチ）≧t（板厚）
コーナーR 形状
R1（内角）及びR2（外角）=t（板厚）×0.8 程度
テーパー部寸法（片面エッチング）
A2（テーバー部寸法）=t（板厚）×0.25
寸法公差
t（板厚）の±10%
テーパー部寸法（両面エッチング）
A1（テーバー部寸法）=t（板厚）×0.2

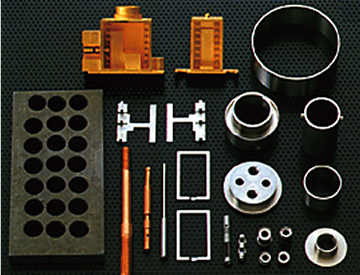

切削加工

NC 加工／カム旋盤加工・マシニング加工品

NC 旋盤加工品

カム式旋盤加工品

加工
材料

快削鋼・ステンレス・真鍮・アルミ・アルメス・クロメル・KOV・Fe-Ni・チタン・タングステン　他

パイプ加工

  • シームレスパイプ

  • 端面ファインカットパイプ

  • コンタクトプローブ用極細精密管

種　　類
角パイプ・丸パイプ・シームレスパイプ・セミシームレスパイプ
加工技術
精密切削加工・精密切断・曲げ・フレア加工　他
材　　質
SUS・黄銅・リン青銅・Fe-Ni・コパール　他
  肉　　厚
0.02 0.03 0.05 0.10 0.15 0.20 0.25 0.30 0.40 0.45 0.50 0.55 0.60
外
径		 0.10   ○
0.50 ○ ○ ○ ○ ○ ○
1.00 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
1.50   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
2.50       ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

フォーミング加工

業界随一の保有台数約100台（協力工場にて）を誇ります。
過去、数万種の経験と実績の基、電子部品をはじめ、家電、自動車、医療等あらゆる業界で活用されています。
1 個（モックアップ）から量産（マルチ対応）まで対応いたします。

  • マルチフォーミングマシン

  • フォーミング部

  • フォーミング加工例

  • 線材フォーミング加工例

  • マルチ板バネ加工例

マイクロ加工

  • マイクロピン加工技術

  • 超精密プレス加工技術

  • マイクロピン加工技術

  • 先端テーパー加工技術

  • 基板微細穴埋め
    加工技術

  • 精密成形品加工技術

  • 超密集基板ピン立て
    加工技術

  • 極小インターボーザー
    加工技術

  • 極細被覆線加工技術

  • 極小ブローブ用部品
    加工技術
